Jaka jest różnica między VMC i HMC?

VMC vs HMC : Kluczowa różnica w jednym zdaniu

Podstawowa różnica między a pionowe centrum obróbcze (VMC) i poziome centrum obróbcze (HMC) sprowadzają się do orientacji wrzeciona: VMC trzyma swoje narzędzie tnące we wrzecionie skierowanym prosto w dół, prostopadle do stołu roboczego, podczas gdy HMC trzyma swoje wrzeciono poziomo, równolegle do stołu roboczego . Ta pojedyncza różnica w geometrii zmienia sposób, w jaki wióry spadają ze strefy skrawania, łatwość obróbki części z wielu stron bez ręcznej zmiany położenia oraz typowy układ każdej maszyny na hali produkcyjnej.

W praktyce pionowe centrum obróbcze CNC jest zwykle łatwiejsze w programowaniu, ładowaniu i monitorowaniu, ponieważ strefa cięcia jest widoczna z góry, a układ sterowania jest ogólnie prostszy. Z kolei poziome centrum obróbkowe zbudowane jest w oparciu o obrotowe systemy palet lub czopów, które umożliwiają obróbkę części z kilku stron w jednym ustawieniu, co jest odpowiednie do produkcji wielostronnej na dużą skalę. W pozostałej części tego przewodnika opisano, jak te różnice prezentują się w rzeczywistych warunkach warsztatowych, wraz z praktycznymi wskazówkami dotyczącymi wyboru odpowiedniego pionowego centrum frezującego dla typowych potrzeb produkcyjnych.

Jak orientacja wrzeciona kształtuje wydajność maszyny

Orientacja wrzeciona to nie tylko szczegół układu; wpływa na prawie każdą charakterystykę operacyjną centrum obróbczego. Pionowe wrzeciono zapewnia operatorowi dobrą widoczność strefy cięcia, co sprawia, że ​​maszyna VMC jest ogólnie łatwiejsza w konfiguracji i nadzorowaniu, szczególnie w warsztatach wykonujących zróżnicowane zadania o mniejszym nakładzie pracy. Poziome wrzeciono pozwala, aby wióry opadały grawitacyjnie z obszaru skrawania, zamiast gromadzić się wokół narzędzia, co umożliwia dłuższe cykle skrawania bez nadzoru na konsoli HMC.

Ten wykres radarowy porównuje pionowe i poziome centrum obróbkowe pod kątem sześciu czynników operacyjnych, wykorzystując ilustracyjną ocenę zbiorczą, a nie pojedynczy stały pomiar, ponieważ rzeczywista wydajność zależy od konkretnej maszyny i zastosowania. VMC stawia wyżej na widoczność operatora, prostotę programowania i oszczędność miejsca, dlatego wiele warsztatów zajmujących się obróbką ogólną i produkcją form wybiera pionowe centrum obróbkowe jako swoją pierwszą lub podstawową maszynę. HMC osiąga wyższe stawki w przypadku obróbki wielostronnej i automatyzacji ciągłej , co odzwierciedla jego siłę w produkcji wielkoseryjnej, gdzie część wymaga obróbki kilku powierzchni bez ręcznej zmiany położenia. Ewakuacja wiórów również nieco sprzyja HMC, ponieważ grawitacja przenosi wióry z wrzeciona poziomego łatwiej niż z wrzeciona pionowego.

VMC i HMC: porównanie funkcji obok siebie

Poniższa tabela podsumowuje porównanie typowego pionowego centrum obróbkowego CNC i typowego poziomego centrum obróbkowego pod względem funkcji, które mają największe znaczenie przy planowaniu układu hali produkcyjnej lub nowego procesu obróbki.

Co to jest pionowe centrum obróbkowe i jak działa?

Pionowe centrum obróbcze to obrabiarka CNC, która wykorzystuje pionowo ustawione wrzeciono do wbijania obrotowego narzędzia tnącego w przedmiot obrabiany umieszczony pod nim na stole roboczym. Ruch wzdłuż osi X, Y i Z jest kontrolowany przez program CNC, dzięki czemu narzędzie może podążać precyzyjnymi ścieżkami w celu frezowania, wiercenia, wiercenia lub gwintowania w metalu lub innych materiałach. Większość pionowych centrów obróbkowych zawiera automatyczny zmieniacz narzędzi, który umożliwia maszynie przełączanie pomiędzy wieloma narzędziami skrawającymi podczas jednego programu bez interwencji operatora.

Jak VMC przetwarza typowe zadanie

1. Obrabiany przedmiot jest ładowany i mocowany do stołu roboczego za pomocą uchwytu lub imadła.
2. Sterownik CNC ładuje program, a automatyczny zmieniacz narzędzi wybiera pierwsze wymagane narzędzie.
3. Wrzeciono obraca narzędzie, podczas gdy osie X, Y i Z poruszają się zgodnie z zaprogramowaną ścieżką narzędzia.
4. Chłodziwo jest stosowane w celu zarządzania ciepłem i usuwania wiórów z obszaru skrawania podczas usuwania materiału.
5. Zmieniacz narzędzi automatycznie zamienia narzędzia, gdy program przechodzi pomiędzy operacjami frezowania, wiercenia lub gwintowania.
6. Po zakończeniu programu gotowa część jest sprawdzana i usuwana ze stołu roboczego.

Podstawowe elementy pionowego centrum obróbkowego

• Wrzeciono: utrzymuje i obraca narzędzie tnące wzdłuż osi pionowej.
• Kolumna i podstawa: zapewniają sztywną konstrukcję, która zapewnia dokładność pod obciążeniem tnącym.
• Stół roboczy lub siodło: utrzymuje obrabiany przedmiot i porusza się wzdłuż zaprogramowanych osi.
• Automatyczny zmieniacz narzędzi (ATC): przechowuje i zamienia narzędzia skrawające w trakcie programu.
• Śruby kulowe i prowadnice liniowe: przekładają obrót silnika na precyzyjny ruch osi liniowej.
• Sterownik CNC: odczytuje program i koordynuje prędkość wrzeciona, ruch osi i wymianę narzędzi.
• Układ chłodzenia: zarządza ciepłem i pomaga w usuwaniu wiórów podczas skrawania.

Gdzie pionowe centra obróbkowe wyróżniają się

Pionowe centrum obróbcze jest zwykle częstszym punktem wyjścia dla warsztatów wykonujących różnorodne prace, ponieważ ogólnie łatwiej jest programować, konfigurować i nadzorować niż maszynę poziomą. Poniższy wykres ilustruje, jak przyjęcie maszyn VMC różni się w kilku popularnych sektorach produkcyjnych.

Ten poziomy wykres słupkowy pokazuje, jak często pionowe centrum obróbcze jest wykorzystywane w kilku sektorach produkcyjnych, w oparciu o ogólne wzorce branżowe, a nie pojedynczy zestaw danych. Najwyższy wskaźnik produkcji form i matryc, ponieważ dobra widoczność operatora w VMC i elastyczny dostęp do narzędzi odpowiadają szczegółowej, często jednorazowej geometrii występującej w pracy z narzędziami. Części samochodowe i inżynieria ogólna również wykazują duże zastosowanie , co odzwierciedla szerokie zastosowanie centrum obróbczego CNC do części samochodowych w przypadku wsporników, obudów i innych komponentów o średniej złożoności. Przemysł lotniczy i elektroniczny w dalszym ciągu opiera się na pionowych centrach obróbkowych, chociaż w tych sektorach częściej łączy się VMC z innym specjalistycznym sprzętem, w zależności od tolerancji i wymagań materiałowych.

Gdzie poziome centra obróbkowe wyróżniają się

Konsola HMC jest na ogół lepszym wyborem, gdy wielkość produkcji rośnie, a części wymagają obróbki na wielu stronach. Zespoły palet i stoły obrotowe pozwalają konsoli HMC automatycznie indeksować obrabiany przedmiot pomiędzy operacjami, co ogranicza ręczną obsługę i umożliwia dłuższą pracę bez nadzoru. To sprawia, że ​​poziome centra obróbcze są powszechnym rozwiązaniem w przypadku dużych serii samochodów, sprzętu przemysłowego i ciężkich komponentów maszyn, w których wielokrotnie wytwarzana jest ta sama część o wielu powierzchniach.

• Wiele powierzchni części można często poddać obróbce w jednym ustawieniu przy użyciu indeksowania obrotowego.
• Odprowadzanie wiórów wspomagane grawitacyjnie umożliwia dłuższe i mniej przerywane cykle skrawania.
• Systemy paletowe umożliwiają obróbkę jednej części podczas ładowania drugiej, co wspiera ciągłą produkcję.

Jak dokładne jest pionowe centrum obróbcze?

Pionowe centra obróbcze są ogólnie klasyfikowane jako urządzenia precyzyjne, a właściwie konserwowana, dobrze skalibrowana maszyna VMC jest powszechnie używana w przypadku tolerancji w zakresie od małych mikronów do tysięcznych milimetra, w zależności od konkretnej maszyny, oprzyrządowania i materiału. Osiągalna dokładność zależy od takich czynników, jak jakość śruby kulowej i prowadnicy liniowej, stabilność termiczna konstrukcji, bicie wrzeciona oraz sposób, w jaki sterownik CNC kompensuje te zmienne podczas cięcia.

Ten wykres liniowy ilustruje ogólny trend w branży, a nie specyfikację jakiejkolwiek pojedynczej maszyny: typowa dokładność pozycjonowania osiągalna na centrach obróbczych CNC poprawiła się w ciągu ostatnich dziesięcioleci wraz z rozwojem śrub kulowych, prowadnic liniowych, kompensacji termicznej i algorytmów sterownika. Nowoczesne, precyzyjne pionowe centra obróbcze zwykle działają w węższym zakresie dokładności niż maszyny zbudowane kilkadziesiąt lat temu , co rozszerzyło zakres części, które można wyprodukować bez dodatkowych operacji wykończeniowych. Rzeczywista dokładność konkretnej maszyny nadal zależy od właściwej kalibracji, regularnej konserwacji i dopasowania maszyny do tolerancji wymaganej w danym zastosowaniu. Pionowe centrum obróbcze może przetwarzać szeroką gamę materiałów w ramach tych tolerancji, w tym aluminium, stal, stal nierdzewną, żeliwo i różne konstrukcyjne tworzywa sztuczne, pod warunkiem, że prędkość wrzeciona, prędkość posuwu i oprzyrządowanie są dopasowane do ciętego materiału.

Wybór odpowiedniego pionowego centrum obróbczego do Twojego zastosowania

Gdy zakład zdecyduje, że pionowe centrum obróbcze odpowiada jego potrzebom produkcyjnym, następnym krokiem jest dopasowanie konfiguracji do obszaru roboczego i wymagań wrzeciona dla danego zadania. 3-osiowe pionowe centrum obróbcze umożliwia wykonywanie większości ogólnych prac związanych z frezowaniem, wierceniem i gwintowaniem, natomiast stożek wrzeciona pionowego centrum obróbczego BT40 to powszechnie wybierane narzędzie równoważące sztywność z szerokim wyborem standardowych narzędzi. Warsztaty pracujące z większymi formami lub wydłużonymi przedmiotami zazwyczaj wybierają konfiguracje o dużym skoku lub 4-kierunkowe konfiguracje z osią Y zamiast kompaktowego modelu standardowego.

Ten wykres kolumnowy porównuje względny rozmiar obszaru roboczego dla popularnych serii produktów pionowych centrów obróbkowych, wykorzystując indeks ilustracyjny, a nie dokładne pomiary przemieszczenia, ponieważ określone wymiary różnią się w zależności od modelu. Kompaktowa seria jest odpowiednia dla mniejszych, skupiających się na szczegółach części i sklepów o ograniczonej powierzchni, podczas gdy seria o dużym skoku jest zbudowana wokół rozszerzonego obszaru roboczego w przypadku większych form lub ponadgabarytowych komponentów przemysłowych. Pomiędzy nimi znajduje się 4-kierunkowa konfiguracja z osią Y, oferująca większy przesuw wzdłuż jednej osi, co pozwala na obsługę szerszych przedmiotów obrabianych lub konfiguracji z wieloma uchwytami bez zajmowania całej powierzchni maszyny o dużym skoku. Poniższa tabela przedstawia organizację typowego asortymentu produktów do pionowych centrów obróbczych według konfiguracji i najlepiej dopasowanego przypadku użycia.

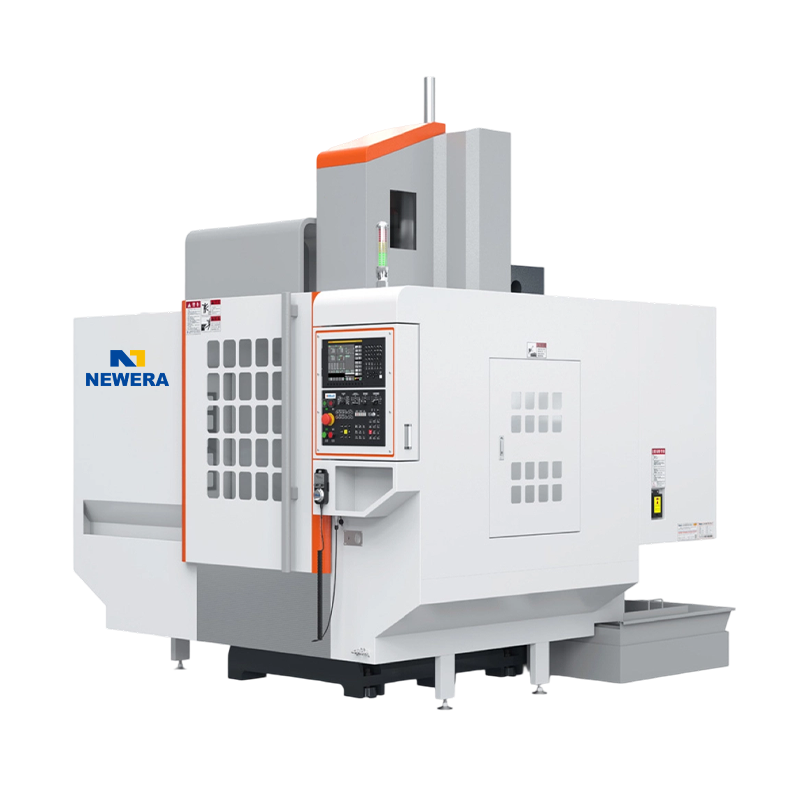

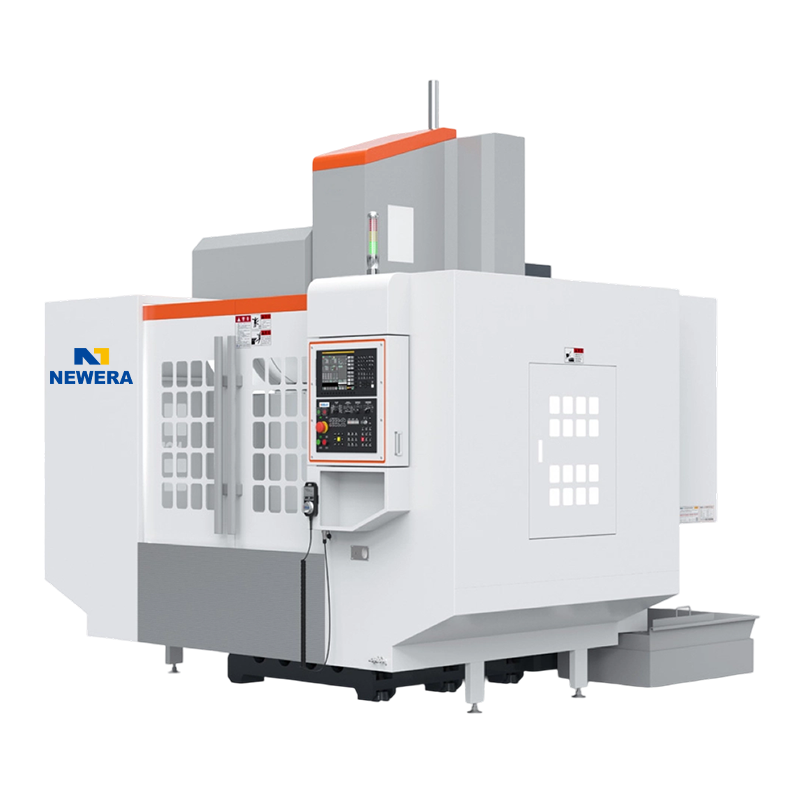

O firmie Nantong New Era Technology Co., LTD

Nantong New Era Technology Co., LTD od ponad 20 lat specjalizuje się w opracowywaniu, projektowaniu i produkcji maszyn sterowanych numerycznie i obrabiarek CNC, wspieranych przez oddany zespół w zakresie rozwoju technologii, produkcji i obsługi sprzedaży. Firma działa jako producent pionowych centrów obróbczych i dostawca pionowych centrów obróbczych CNC, pracując z pełnym wewnętrznym procesem produkcji i montażu.

Jako producent pionowych centrów obróbczych OEM i producent maszyn ODM VMC, Nantong New Era wspiera międzynarodowych klientów poszukujących centrum obróbczego CNC OEM zbudowanego zgodnie z określonymi wymaganiami konfiguracyjnymi, w tym opcji 3-osiowego i 4-kierunkowego pionowego centrum obróbkowego z osią Y. Asortyment produktów firmy, obejmujący serie kompaktowe, standardowe i o dużym skoku, ma zapewnić warsztatom zaopatrującym się u producenta maszyn VMC w Chinach szereg konfiguracji przemysłowych pionowych centrów obróbkowych dostosowanych do produkcji form, produkcji części samochodowych i ogólnej inżynierii precyzyjnej.
