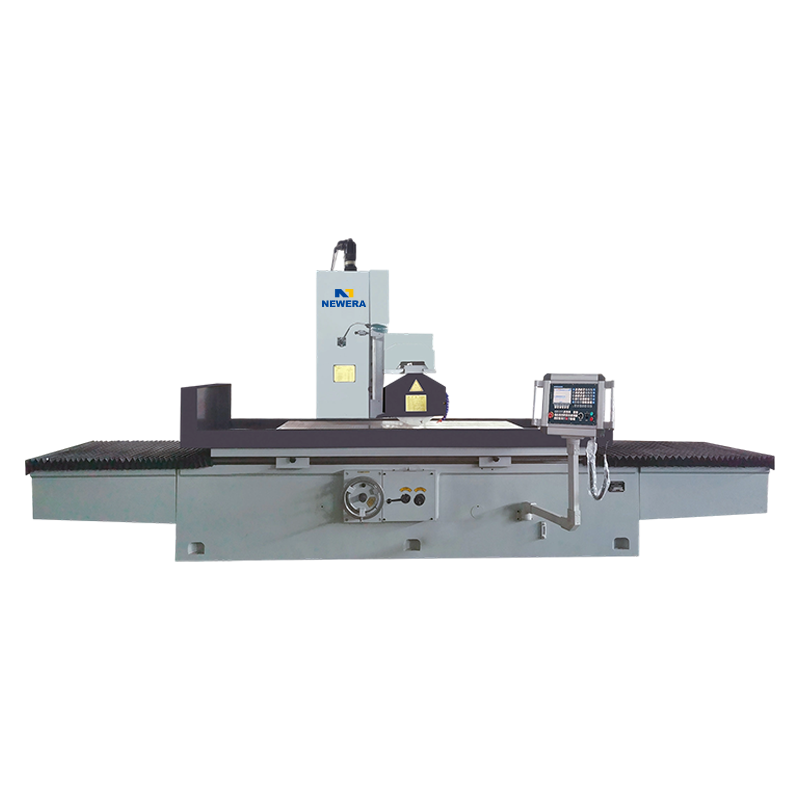

A sterowana programowo szlifierka do płaszczyzn (szlifierka do płaszczyzn CNC) to szlifierka o wysokiej precyzji, która jest automatycznie sterowana przez system sterowania numerycznego (CNC). Jest szeroko stosowany w produkcji maszyn, obróbce form i precyzyjnej obróbce części mechanicznych. W porównaniu z tradycyjnymi ręcznymi szlifierkami do płaszczyzn, sterowane programowo szlifierki do płaszczyzn charakteryzują się wyższym poziomem automatyzacji, stabilniejszą dokładnością obróbki i większymi możliwościami adaptacji, dzięki czemu szczególnie nadają się do produkcji masowej i obróbki przedmiotów o skomplikowanych kształtach.
Jako profesjonalny producent szlifierek do płaszczyzn sterowanych programem OEM i fabryka szlifierek do płaszczyzn sterowanych programem ODM, New Era stale osiąga zaawansowane osiągnięcia naukowe i technologiczne zarówno w kraju, jak i za granicą, a obecnie rozwinęła się w profesjonalnego producenta z kompletnym centrum produkcyjnym i instalacyjnym. Zawsze zapewniamy klientom najlepsze rozwiązania i tworzymy maksymalną wartość dzięki wysokiej jakości produktom i doskonałym usługom.
1. Zasada działania Sterowana programowo szlifierka do płaszczyzn
Zasada działania sterowanej programowo szlifierki do płaszczyzn jest podobna do zasady działania tradycyjnej szlifierki do płaszczyzn; szlifowanie nadal odbywa się poprzez kontakt ściernicy na szlifierce z przedmiotem obrabianym. Jednak największa różnica w przypadku szlifierki do płaszczyzn sterowanej programowo polega na precyzyjnym sterowaniu różnymi operacjami za pomocą systemu sterowania numerycznego (NC), zapewniając w ten sposób zautomatyzowaną i precyzyjną obróbkę.
(1) Sterowanie systemem NC
Sercem sterowanej programowo szlifierki do płaszczyzn jest jej system NC, zazwyczaj wysoce precyzyjny system NC. Operator projektuje rysunki obróbki detalu za pomocą oprogramowania CAD/CAM i generuje odpowiedni program NC. Te instrukcje programu obejmują wymiary, kształt, kolejność szlifowania, prędkość posuwu itp., a system NC steruje ruchem szlifierki zgodnie z tymi instrukcjami programu.
(2) Zautomatyzowany proces podawania i mielenia
System NC precyzyjnie steruje ruchem w osiach X, Y i Z, umożliwiając szlifierce precyzyjne szlifowanie po zadanej drodze. Ściernica obraca się z dużą prędkością napędzaną przez wrzeciono, stykając się z powierzchnią przedmiotu obrabianego i usuwając materiał. Dzięki precyzyjnemu sposobowi posuwu zapewniona jest płaskość, gładkość i precyzja powierzchni obrabianego przedmiotu.
(3) Chłodzenie i usuwanie wiórów za pomocą płynu tnącego
Podobnie jak tradycyjne szlifierki do płaszczyzn, szlifierki do płaszczyzn sterowane programowo również wymagają płynu chłodzącego do chłodzenia i smarowania, aby zmniejszyć ciepło skrawania i gromadzenie się wiórów, zapobiegając wpływowi wzrostu temperatury podczas obróbki na dokładność przedmiotu obrabianego i ściernicy. Układ chłodziwa równomiernie rozpyla chłodziwo na powierzchnię styku ściernicy z przedmiotem obrabianym poprzez dysze, zapewniając płynną obróbkę.
(4) Automatyczne obciąganie i kompensacja błędów
Szlifierki do płaszczyzn sterowane programowo są zazwyczaj wyposażone w automatyczne urządzenia do obciągania, które automatycznie obciągają i kalibrują ściernicę, zapewniając, że pozostaje ona w optymalnym stanie skrawania. Jednocześnie system CNC potrafi w czasie rzeczywistym kompensować drobne błędy powstałe podczas szlifowania, zapewniając dokładność wymiarów obrabianego przedmiotu.
2. Zalety i cechy sterowanych programowo szlifierek do płaszczyzn
(1) Obróbka o wysokiej precyzji
Szlifierki do płaszczyzn sterowane programowo mogą precyzyjnie kontrolować proces szlifowania za pomocą systemu CNC, osiągając dokładność obróbki na poziomie mikronów. Gwarantowana jest wysoka spójność wymiarów, kształtu i wykończenia powierzchni, co czyni je szczególnie odpowiednimi do masowej produkcji części precyzyjnych.
(2) Wysoka wydajność i automatyzacja
Tradycyjne szlifierki do płaszczyzn wymagają rozbudowanej obsługi ręcznej, natomiast szlifierki do płaszczyzn sterowane programowo, poprzez w pełni zautomatyzowane sterowanie systemem CNC, znacząco poprawiają wydajność obróbki, zwłaszcza przy produkcji masowej. Zautomatyzowany system sterowania może automatycznie dostosowywać parametry, takie jak prędkość posuwu, głębokość szlifowania i ścieżka obróbki, zgodnie z różnymi wymaganiami przedmiotu obrabianego, poprawiając wydajność produkcji i jakość przetwarzania.
(3) Możliwość złożonej obróbki detali
Tradycyjne szlifierki do płaszczyzn są najczęściej używane do prostego szlifowania powierzchni, natomiast szlifierki do płaszczyzn sterowane programowo mogą obsługiwać bardziej złożone kształty detali. Dzięki programowaniu CNC sterowane programowo szlifierki do płaszczyzn mogą wykonywać różne złożone operacje szlifowania przedmiotów obrabianych, w tym skosów, rowków i powierzchni schodkowych, spełniając różnorodne potrzeby w zakresie obróbki.
3. Punkty konserwacji szlifierek do płaszczyzn sterowanych programowo
Wysoka precyzja i stabilność sterowanych programowo szlifierek do płaszczyzn zależy od właściwej konserwacji. Regularna konserwacja jest niezbędna do zapewnienia długotrwałej, stabilnej pracy i utrzymania wysokiej dokładności obróbki. Oto kilka kluczowych punktów konserwacji:
Regularne czyszczenie i smarowanie:
Czystość ma fundamentalne znaczenie dla normalnej pracy szlifierki do płaszczyzn sterowanej programowo. Regularnie czyść stół roboczy, prowadnice, wrzeciono, ściernice i inne elementy, aby zapobiec gromadzeniu się resztek szlifierskich i zanieczyszczeń, które mogą mieć wpływ na dokładność obróbki. Jednocześnie regularnie smaruj prowadnice, śruby pociągowe, wrzeciono i inne ruchome części, aby zapobiec tarciu i zużyciu.
Sprawdź tarcze szlifierskie i wrzeciono:
Zużycie ściernicy wpływa bezpośrednio na dokładność obróbki i jakość powierzchni; dlatego należy regularnie sprawdzać stan zużycia ściernicy. Jeżeli na tarczy szlifierskiej pojawią się nierównomierne zużycie lub pęknięcia, należy ją niezwłocznie wymienić lub naprawić. Wrzeciono jest również podstawowym elementem szlifierki; regularnie sprawdzaj jego działanie, aby upewnić się, że działa płynnie i bez nietypowych dźwięków.
Kalibracja obrabiarki:
W przypadku zwiększonego użytkowania dokładność obróbki szlifierek do płaszczyzn sterowanych programowo może się różnić. Regularna kalibracja dokładności przy użyciu precyzyjnych narzędzi pomiarowych (takich jak interferometry i niwelatory laserowe) jest konieczna, aby zapewnić, że obrabiarka utrzymuje optymalną dokładność obróbki.
Konserwacja układu płynu tnącego:
Układ chłodziwa ma kluczowe znaczenie dla chłodzenia i smarowania szlifierki. Regularnie sprawdzaj poziom, jakość i stężenie płynu chłodzącego i wymieniaj go w razie potrzeby. Jednocześnie należy regularnie czyścić system filtracji chłodziwa, aby zapobiec przedostawaniu się zanieczyszczeń do chłodziwa i wpływaniu na wydajność chłodzenia.
