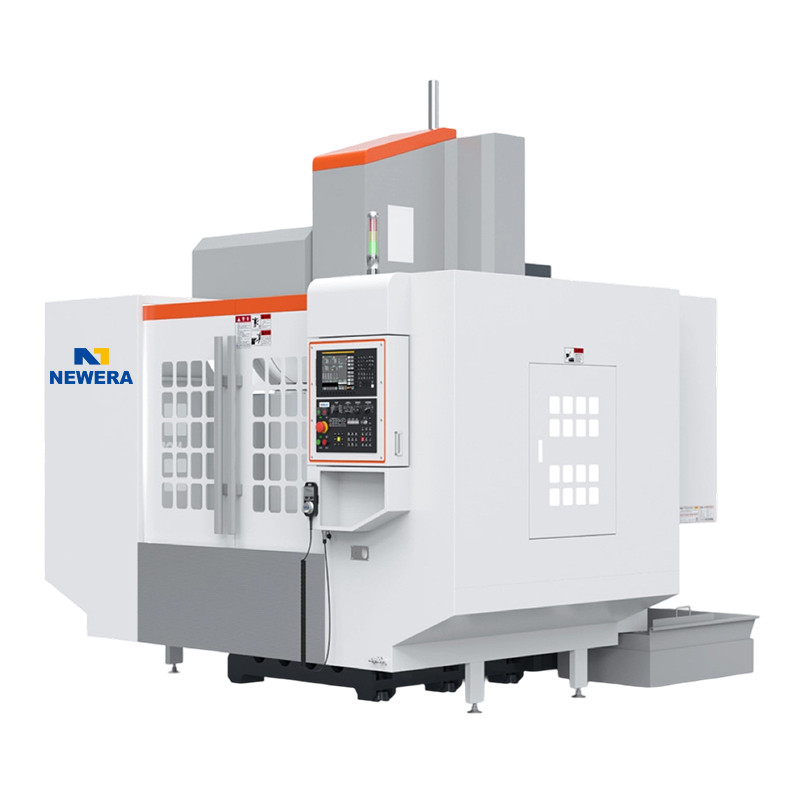

Dążenie do użyteczności Posiada wyrafinowaną konstrukcję pokrywy i została zaprojektowana z uwzględnieniem dostępności stołu i przenoszenia przedmiotu obrabianego za pomocą dźwigu. W maszynie zastosowano także inne funkcje poprawiające urabialność. Jednostka hydrauliczna i inne urządzenia peryferyjne wymagające okresowej konserwacji są umieszczone w łatwo dostępnym miejscu, aby ułatwić konserwację.
Większa wydajność wrzeciona Dodano S3 15% znamionowej mocy wyjściowej i momentu obrotowego; Popraw krótkotrwałą zdolność cięcia ciężkiego; Skróć czas przyspieszania, zwalniania i sztywnego gwintowania.
Silnik wrzecionowy nowej generacji Inteligentna kontrola obciążenia wrzeciona; Wydajność obróbki zgrubnej wzrosła o 28%.
Nowy interfejs HMI łatwiejszy Często używane funkcje zostały zmienione ze skomplikowanych ustawień zamka na obsługę jednym klawiszem.
Przetwarzanie systemu jest silniejsze Proste ustawienie poziomu dokładności obróbki.
Inteligentna produkcja Wygodna rozbudowa IoT; Uwzględnij wszystkie umowy głównego nurtu.
Szybki i niezawodny magazyn narzędzi ATC
Klimatyzator szafkowy elektryczny Pełna oferta standardowych „klimatyzatorów szafkowych elektrycznych”. Zapobiegaj przedostawaniu się kurzu, mgły olejowej i wilgoci do wnętrza szafy elektrycznej, elektronicznie kontroluj temperaturę, utrzymuj stałą temperaturę szafy elektrycznej, poprawiaj wydajność pracy całej maszyny i żywotność elementów elektronicznych. Oprócz doskonałej wydajności, chroni także żywotność i stopień wykorzystania maszyny.

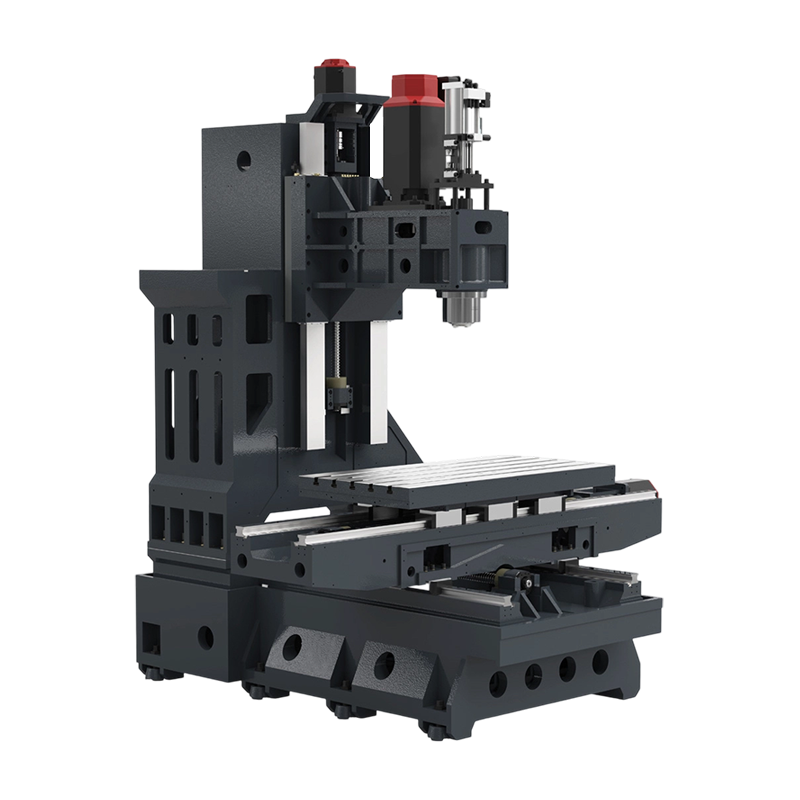

Struktura Kadłub i siodło wzmocniono żebrami górskimi, a linia przepływu sił jest najkrótsza, aby zapewnić najlepszą sztywność. W oparciu o doskonałą konstrukcję inżynieryjną żebra podstawy i kolumny centrum obróbczego są odporne na skręcanie, amortyzację i przenoszą wibracje powstałe podczas cięcia do obszaru nietnącego. W kolumnie zastosowano konstrukcję rury reakcyjnej, która zapewnia doskonałą sztywność i odporność na zginanie i skręcanie. Ultra szeroka konstrukcja podstawy zmniejsza środek ciężkości podstawy i dostosowuje środek ciężkości maszyny do optymalnej, stabilnej wysokości. Dół kolumny jest poszerzony, aby zwiększyć stabilność maszyny.
Trójosiowa śruba kulowa z naciągiem wstępnym Importowana śruba z nakrętką wstępnie naprężoną JIS-C3, eliminująca luz, wysoką odporność na ciepło, odporność na zużycie, odporność na skręcanie i długą żywotność, zapewniająca wysoką precyzję obróbki maszyny i przyjęcie importowanej precyzyjnej objętości. Maszyna do napełniania olejem zapewnia smarowanie osiowego mechanizmu podawania.
Kompozytowa precyzyjna sprężarka powietrza Zapewnij dopływ czystego powietrza i wykrywanie ciśnienia w elementach maszyny. więcej niezawodna kontrola działania zaworu ciśnieniowego powietrza. zwiększyć separator kropel wody, aby wyeliminować wilgoć z zewnętrznego źródła.
Parametry techniczne
Modelka
Jednostka
VL116
Podróż (X/Y/Z)
mm
1100/600/600
Wymiary stołu roboczego
mm
1200x600
Rowek T
mm
5-18Tx100
Maksymalne obciążenie
kg
800
Odległość od czoła wrzeciona do stołu
mm
120-720
Odległość od środka wrzeciona do kolumny pionowej
mm
650
Wrzeciono
Zwężający się
BT40
Prędkość obrotowa
obr./min
10000/12000 (opcjonalnie)
Moc silnika FANUC
kW
15.11.18,5
MITSUBISHI Moc silnika
kW
15.11.18,5
Trójosiowy
Moc silnika FANUC (X/Y/Z)
kW
3,0/3,0/3,0
MITSUBISHI Moc silnika (X/Y/Z)
kW
3,0/3,0/3,0
Specyfikacja szyny (X/Y/Z)
mm
Rolka: 45/45/Box Way
Liczba suwaków (X/Y/Z)
szt
Sposób 6/4/pudełko
Rozmiar śruby
mm
JIS C3: Φ40
G01 Szybkość posuwu
mm/min
1-10000
G01 Prędkość szybkiego posuwu (X/Y/Z)
m/min
36/36/30
Dokładność pozycjonowania
mm
±0,005/300
Wielokrotna dokładność pozycjonowania
mm
±0,003/300
Magazyn narzędzi
Biblioteka manipulatorów
szt.
24
Czas na zmianę narzędzia tnącego
s
1,3-1,8
Maksymalna długość narzędzia
mm
300
Maksymalna średnica narzędzia (wszystkie otwory narzędzia są pełne narzędzi)
mm
78
Maksymalna średnica narzędzia (otwory narzędziowe są puste po lewej i prawej stronie)
