Co to jest maszyna do tonięcia?

1. Co to jest maszyna do obróbki elektroerozyjnej?

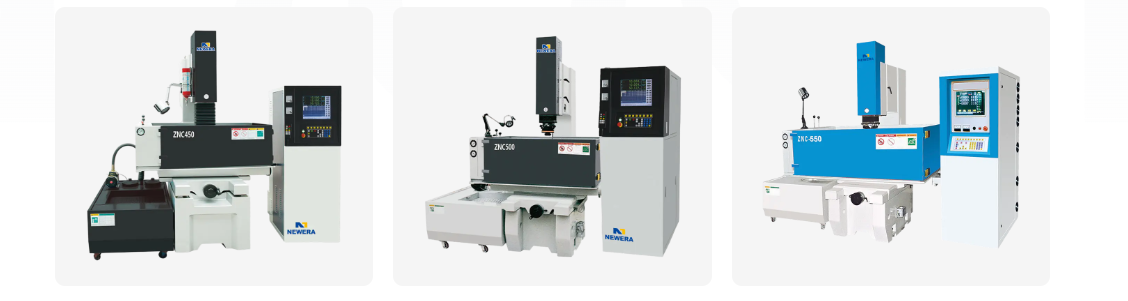

An maszyna do obróbki elektroerozyjnej , znana również jako wykrawarka elektryczna, maszyna do formowania elektroerozyjnego lub maszyna do obróbki elektroerozyjnej, jest specjalnym rodzajem sprzętu do obróbki. Nie wykorzystuje tradycyjnych narzędzi skrawających; zamiast tego wykorzystuje chwilową wysoką temperaturę generowaną przez wyładowanie iskrowe do erozji materiałów metalowych, przetwarzając w ten sposób części do pożądanego kształtu.

Mówiąc najprościej, można go rozumieć jako maszynę, która „rzeźbi metal iskrami”.

2. Jak Maszyna do tonięcia Działa?

Zasada działania maszyny do obróbki elektroerozyjnej opiera się na kluczowej zasadzie: w cieczy izolacyjnej, gdy dwie elektrody (elektroda narzędzia i elektroda przedmiotu obrabianego) są zbliżane nieskończenie blisko, ale nie stykają się, powstaje pulsacyjne wyładowanie iskrowe. Wysoka temperatura (do 10 000-12 000°C) powstająca podczas chwilowego wyładowania lokalnie topi i odparowuje materiał metalowy.

Proces ten obejmuje następujące elementy:
Dwie elektrody:
Elektroda narzędziowa: Zwykle wykonana z materiału o wysokiej przewodności i odporności na korozję, takiego jak miedź lub grafit, jej kształt dokładnie dopasowuje się do kształtu wnęki przedmiotu obrabianego (w zasadzie „stempel”).
Elektroda przedmiotu obrabianego: Obrabiany materiał metalowy, taki jak stal formierska lub węglik spiekany.
Medium izolacyjne: Zwykle specjalistyczny olej EDM. Służy do izolowania, chłodzenia i usuwania wiórów.

Proces obróbki:
Elektrodę narzędziową i elektrodę przedmiotu obrabianego zanurza się w oleju EDM.
Za pośrednictwem układu serwo elektroda narzędziowa jest powoli podawana w kierunku elektrody przedmiotu obrabianego.
Kiedy szczelina między nimi staje się wystarczająco mała (zwykle od kilku mikrometrów do kilkudziesięciu mikrometrów), izolacja pęka, powodując pulsacyjne wyładowanie iskrowe.
Chwilowa wysoka temperatura topi i odparowuje mały punkt metalu na powierzchni przedmiotu obrabianego.
Po wyładowaniu olej EDM chłodzi i zestala cząstki stopionego metalu oraz wypłukuje je ze szczeliny.
Proces ten powtarza się tysiące, a nawet setki tysięcy razy na sekundę, a niezliczone maleńkie wgłębienia wyładowcze gromadzą się, aby ostatecznie „skopiować” kształt elektrody narzędziowej na obrabiany przedmiot, tworząc złożone wnęki.

3. Cechy i zalety tonących maszyn

„Wykorzystanie elastyczności w celu pokonania twardości”: Możliwość obróbki dowolnego materiału przewodzącego o dużej wytrzymałości i twardości, takiego jak stal hartowana, stopy tytanu i węglik spiekany. Im twardszy materiał, tym wyraźniejsza zaleta obróbki.

Brak makroskopowej siły skrawania: Narzędzie i przedmiot obrabiany nie stykają się ze sobą podczas obróbki, co eliminuje tradycyjne siły skrawania. Dlatego może obrabiać cienkościenne, elastyczne i mikroczęści o niskiej sztywności, nie powodując deformacji przedmiotu obrabianego.

Obróbka skomplikowanych kształtów: Możliwość obróbki złożonych geometrii oraz głębokich wnęk i wąskich szczelin, które są trudne lub niemożliwe do osiągnięcia przy użyciu tradycyjnych metod skrawania, dzięki czemu szczególnie nadaje się do obróbki wnęk i otworów form.

Wysoka precyzja i dobra jakość powierzchni: Dzięki precyzyjnej kontroli parametrów elektrycznych można osiągnąć wysoką dokładność wymiarową i określoną chropowatość powierzchni. Obrobiona powierzchnia zazwyczaj wykazuje jednolity wygląd wżerów, co jest korzystne dla zatrzymywania oleju i smarowania.

4. Główne obszary zastosowań

Podstawowym obszarem zastosowań maszyn EDM (obróbka elektroerozyjna) jest przemysł produkcji form.
Formy wtryskowe: Obróbka wnęk dla różnych form produktów z tworzyw sztucznych.
Formy do odlewów ciśnieniowych: Obróbka wnęk do odlewów ciśnieniowych ze stopów aluminium, stopów magnezu i innych metali.
Matryce do kucia: Obróbka wnęk pod matryce do kucia.
Nieregularne otwory i głębokie wgłębienia: obróbka różnych nieregularnych otworów przelotowych, otworów nieprzelotowych i struktur z głębokimi wgłębieniami.
Obróbka małych otworów: Stosując specjalistyczne głowice do obróbki małych otworów, możliwa jest wydajna obróbka głębokich małych otworów.
